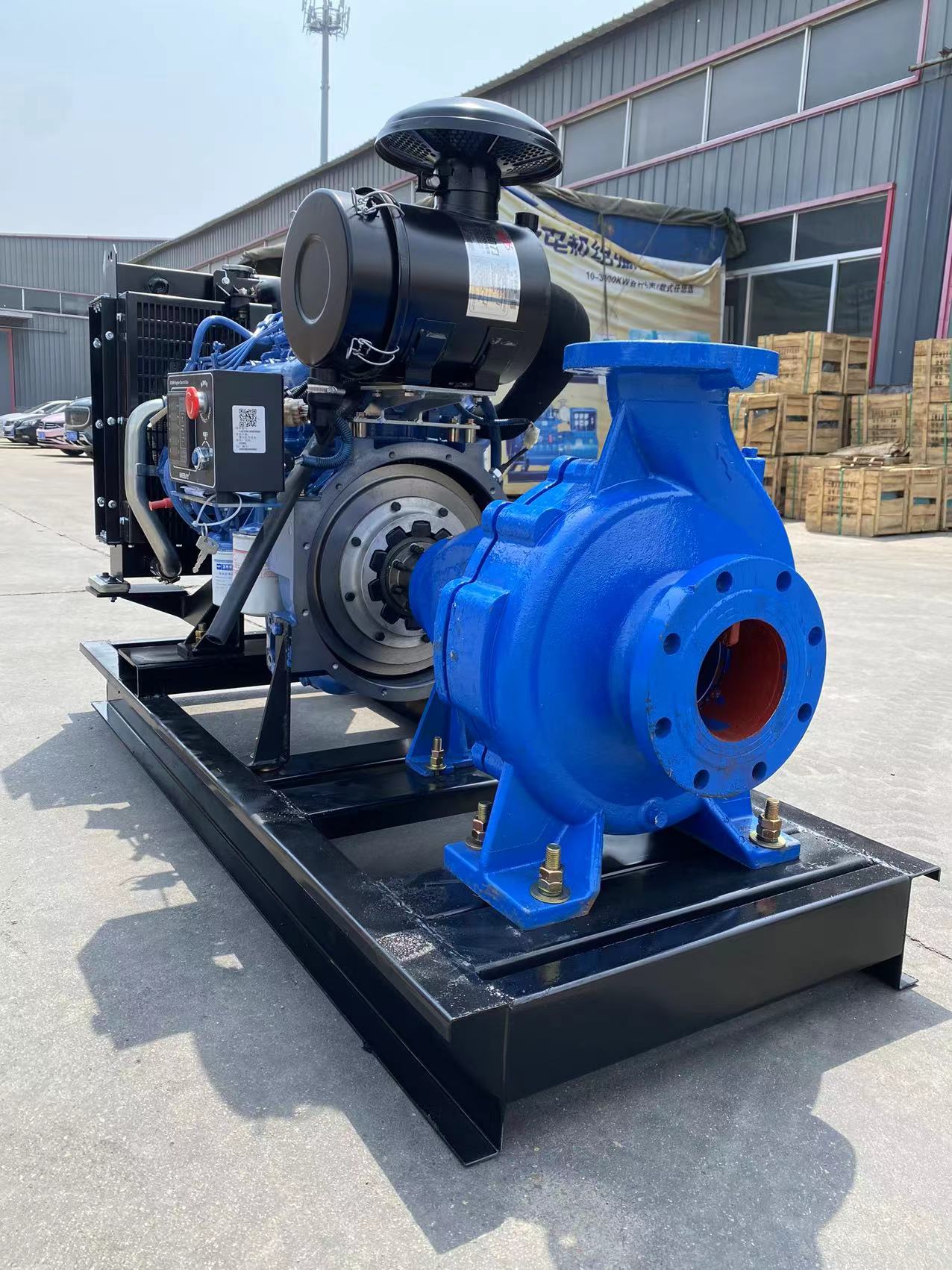

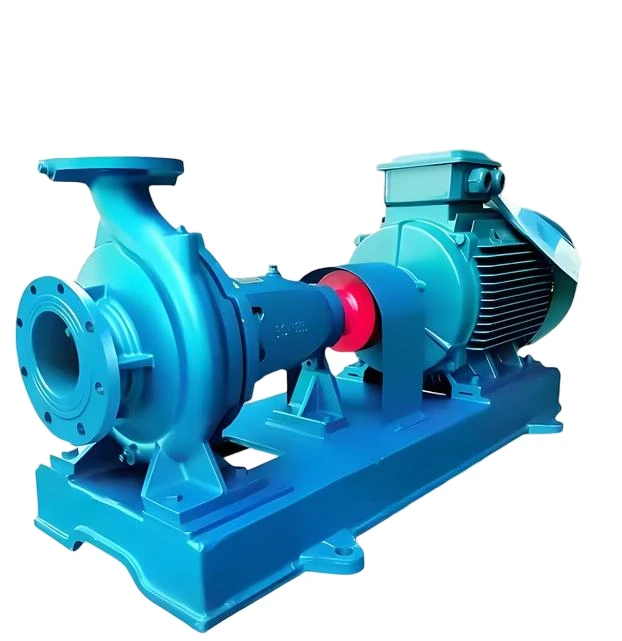

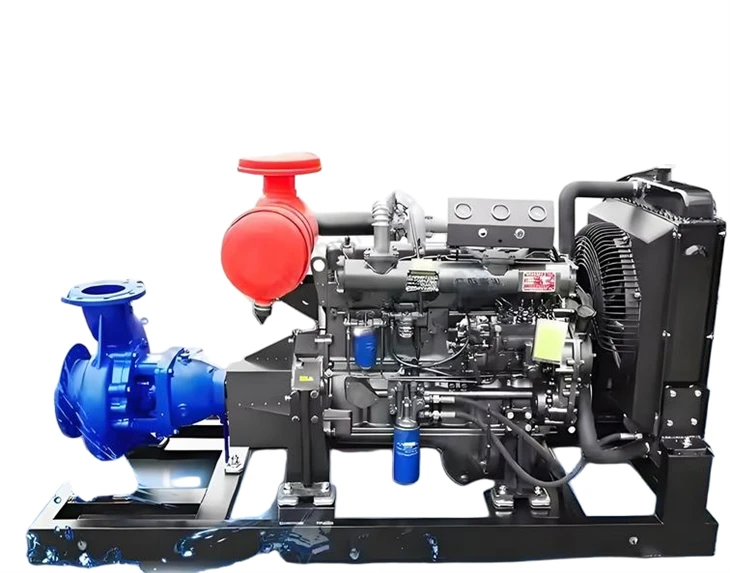

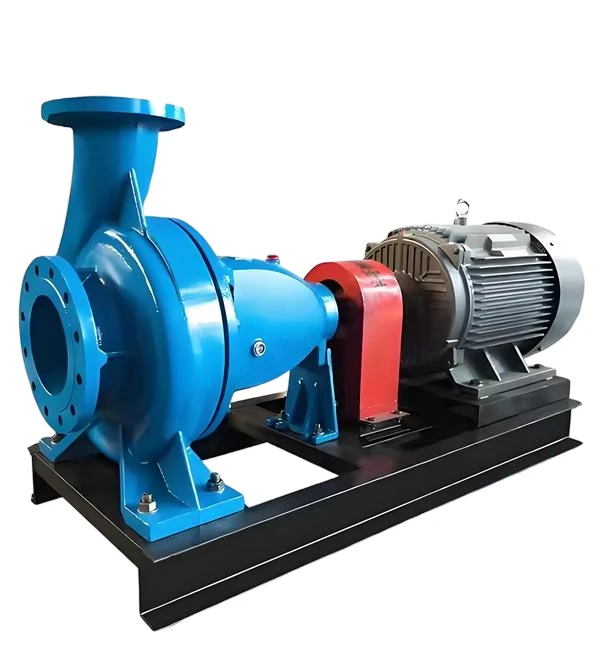

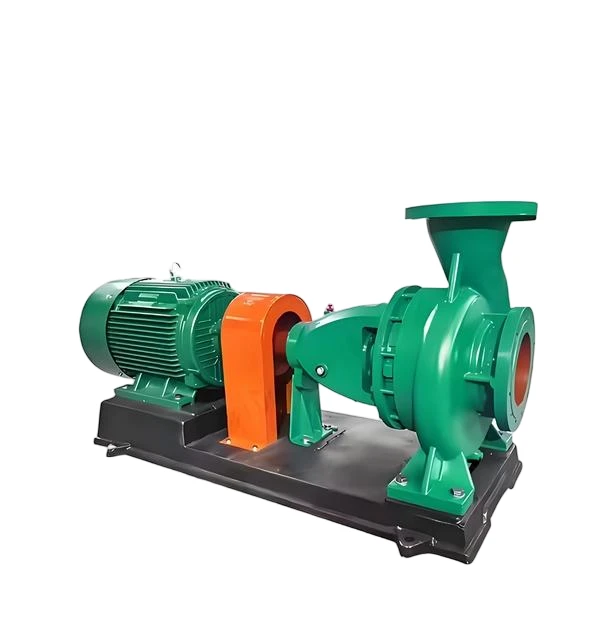

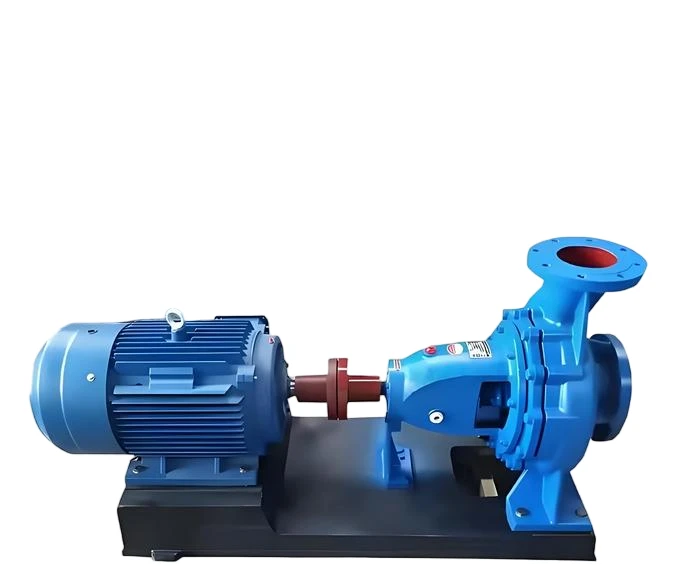

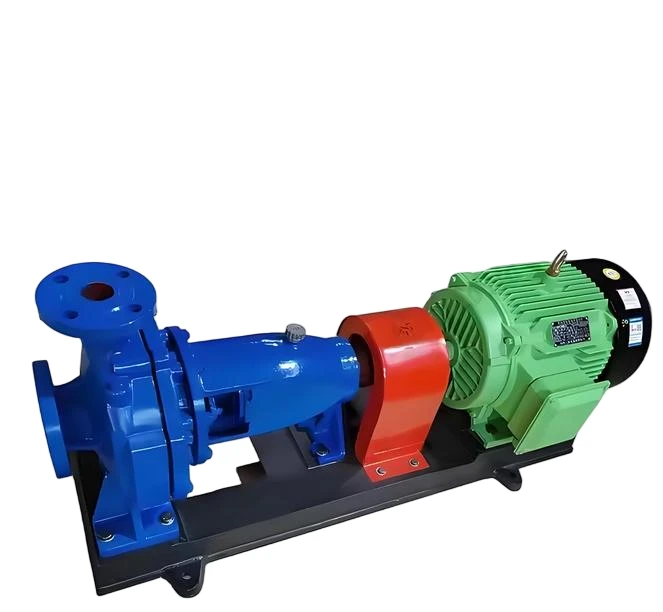

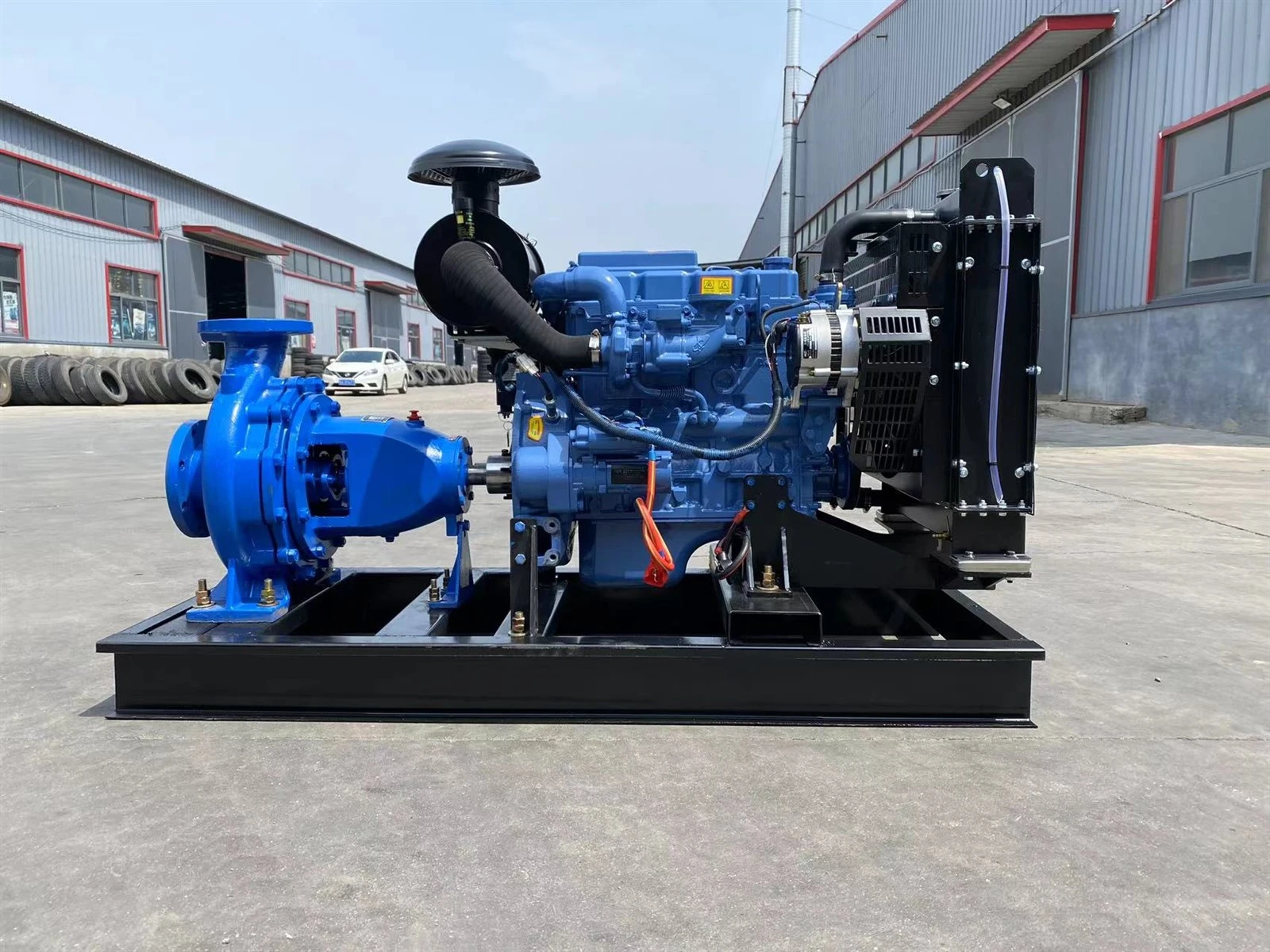

Støpejernsende sugepumpe for HVAC, industriell vannbehandling

Støpejernsende sugepumpe for HVAC, industriell vannbehandling De viktigste ytelsesparametrene til en sentrifugalpumpe er impellerdiameteren, strømningshastigheten, kraften og effektiviteten. Forholdet mellom disse parameterne kan bestemmes gjennom eksperimenter. Produksjonsavdelingen for sentrifugalpumper representerer de grunnleggende ytelsesparametrene til produktene deres ved å bruke kurver, som kalles de karakteristiske kurvene til sentrifugalpumper. Disse kurvene er gitt for referanse til brukeravdelingene når de velger pumper og betjener dem.

Støpejernsende sugepumpe for HVAC, industriell vannbehandling

Den karakteristiske kurven ble målt ved en fast rotasjonshastighet og gjelder kun for denne hastigheten. Derfor er verdien av rotasjonshastigheten n angitt på den karakteristiske kurvegrafen. Grafen viser den karakteristiske kurven til Grundfos NK-serien horisontal sugsentrifugalpumpe ved n=1450 r/min. Tre kurver er plottet på grafen:

Støpejernsende sugepumpe for HVAC, industriell vannbehandling

H-Q-kurve
H-Q-kurven representerer forholdet mellom pumpens strømningshastighet Q og trykkhøyde H. For sentrifugalpumper avtar trykkhøyden når strømningshastigheten øker innenfor et visst område. Formene til H-Q-kurvene for ulike typer sentrifugalpumper varierer. Noen kurver er relativt flate og egner seg for situasjoner der trykkhøyden endres lite, men strømningshastigheten endres betydelig; andre er brattere og egner seg for situasjoner der trykkhøyden endres mye, men strømningshastigheten ikke kan endres for mye.
2. N-Q-kurve
N-Q-kurven representerer forholdet mellom pumpens strømningshastighet Q og akseleffekten N. N-verdien øker når Q-verdien øker. Det er klart at når Q er 0, er kraften som forbrukes av pumpeakselen minimum. Derfor, når du starter en sentrifugalpumpe, for å redusere starteffekten, bør utløpsventilen være stengt.
3. η-Q-kurve
η-Q-kurven representerer forholdet mellom pumpens strømningshastighet Q og effektiviteten η. Til å begynne med øker η når Q øker, når sin maksimale verdi, og avtar deretter når Q øker. Maksimumsverdien til denne kurven tilsvarer det høyeste effektivitetspunktet. Pumpen fungerer på dette tidspunktet med tilsvarende trykkhøyde og strømningshastighet, og oppnår den høyeste effektiviteten. Derfor er dette punktet designpunktet til sentrifugalpumpen. Ved valg av pumpe er det alltid ønskelig at pumpen fungerer med høyeste effektivitet, da denne operasjonen er den mest økonomiske og rimelige. Men i virkeligheten er pumpen ofte ikke i stand til å fungere nøyaktig under disse forholdene. Derfor angis vanligvis et arbeidsområde, kjent som høyeffektivitetssonen til pumpen. Virkningsgraden i høyeffektivitetssonen bør ikke være mindre enn 92 % av høyeste effektivitet. Strømningshastigheten, trykkhøyden og effekten som er angitt på pumpens navneskilt er alle med høyeste effektivitet. Produktkataloger og instruksjoner for sentrifugalpumper angir ofte også området for strømningshastighet, trykkhøyde og kraft i sonen med høyest effektivitet. 0
2. Påvirkningen av sentrifugalpumpens rotasjonshastighet på den karakteristiske kurven
Den karakteristiske kurven til en sentrifugalpumpe bestemmes under en viss rotasjonshastighet. Når rotasjonshastigheten endres fra n1 til n2, kalles det omtrentlige forholdet mellom strømningshastighet, trykkhøyde og effekt proporsjonalitetsloven. Når endringen i rotasjonshastighet er mindre enn 20 %, kan det vurderes at effektiviteten forblir uendret, og formelen ovenfor kan brukes til beregning.
3. Påvirkningen av impellerdiameteren på den karakteristiske kurven

Når diameteren til løpehjulet ikke endres mye og rotasjonshastigheten forblir konstant, kalles det omtrentlige forholdet mellom løpehjulets diameter, strømningshastighet, trykkhøyde og kraft skjæreloven.
Avslutningsvis er de karakteristiske kurvene til sentrifugalpumper (H-Q, N-Q, η-Q-kurver) kjerneverktøyene for å forstå og velge pumper. De avslører ikke bare det iboende forholdet mellom strømningshastighet, trykkhøyde, kraft og effektivitet, men gir oss også et teoretisk grunnlag for å justere pumpeytelsen gjennom "proporsjonsloven" og "skjæringsloven". Å mestre de karakteristiske kurvene betyr å kunne velge den mest passende pumpetypen for systemet, bestemme det effektive arbeidsområdet og dermed oppnå sikker, økonomisk og effektiv drift.
